在展会上或者跟同行以及客户沟通的时候，经常会聊到浮纤这个话题，今天我们就来简单了解下行业上所说的浮纤。一般认为在表面产生放射状的白色痕迹，白色痕迹会根据玻纤含量的增加有加重的倾向，这种现象就是“浮纤”。

　　浮纤不被接受的原因主要是会影响制品的美观度和成品的性能，今天我们主要了解下浮纤产生的原因：

　　“浮纤”现象是由玻璃纤维暴露引起的。在塑料熔体的填充和流动过程中，白色玻璃纤维暴露在表面上。凝结和成型后，在塑料零件的表面上会形成放射状的白色痕迹。当塑料部分为黑色时，由于色差而将更加明显。

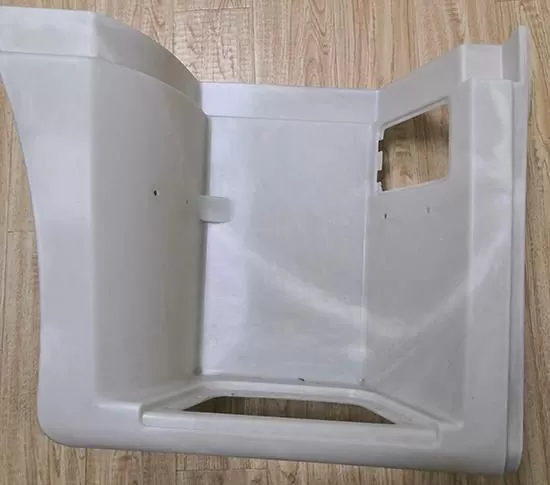

浮纤现象

　　大概率原因：

　　1.在塑料熔体流动的过程中，由于玻璃纤维和树脂之间的流动性和密度的差异，两者具有分离的趋势。低密度玻璃纤维浮在表面，高密度树脂沉入内部，形成玻璃纤维暴露现象。

　　2由于塑料熔体在流动过程中螺杆，喷嘴，流道和浇口的摩擦和剪切力会引起局部粘度差，从而损坏玻璃纤维表面的界面层。熔体粘度越小，界面层的破坏越严重，玻璃纤维与树脂之间的结合力也越小。当粘附力在一定程度上小时，玻璃纤维将摆脱树脂基质的束缚，逐渐积聚到表面并暴露出来;

　　3.当将塑料熔体注入模具型腔时，将形成“喷泉”效果，即玻璃纤维将从内部流动到外部并与模具表面接触。由于模具表面温度低，重量轻且快速凝结的玻璃纤维将立即冻结。如果玻璃纤维不能及时被熔体完全包围，则玻璃纤维将被暴露并形成“漂浮纤维”。

　　“浮纤”现象不能简单的去判定产生的原因，需要结合实际物料和生产条件等因素综合判断，如何改善或者解决需要具体问题具体分析，有遇到类似情况的可以来电咨询，我们将尽力提供相关技术支持。
