随着尼龙类改性材料的运用需求量增加，很多客户都经常会问到一些注塑时需要注意哪些问题等等，今天我们就简单讲下长纤PA66的注塑模具工艺，需要注意哪些细节问题。由于实际生产有许多影响因素，我们今天就将一些大的重点。

　　掌握要点，注意细节:

　　首先要考虑干燥处理问题：包装完整密封的情况，正常不需要干燥处理。反之有轻微受潮，那么建议在80℃的热空气中干燥处理。湿度较高的话建议采用真空干燥处理，具体看塑料米情况决定。

　　熔体温度：270~299℃。有特殊添加剂的需要另外调整实际温度。

　　模具温度：建议66-124℃之间。模具温度将影响结晶度以及成品的效果，而结晶度将影响产品的物理特性，根据模具结构进行调整。

　　注射压力：通常在34-124Mpa之间，根据产品结构、进胶口位置、注塑温度等条件设定。

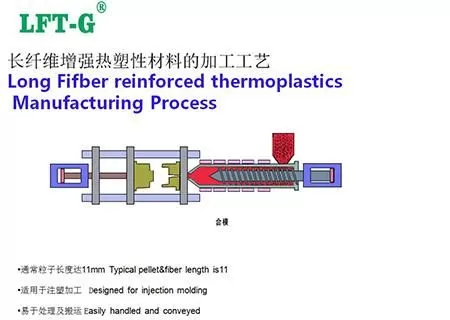

资料图

　　注射速度：可较高。

　　流道和浇口:最好使用热流道，没有热流道的话进胶口应大点，反之可以适量小一点。其它方式可具体咨询我们技术。

　　PA66在聚酰胺材料中有较高的熔点。长纤PA66改性后在较高温度也能保持较强的强度和刚度。需要注意的是长纤PA66在成型后仍然具有吸水性，在使用环境的选择上要注意到这点。最后做个总结，长纤PA66目前广泛应用于汽车工业、机械部件、电器壳体以及其它需要有抗冲击性和高强度要求的产品上，未来还会有更多的运用。

　　今天的介绍比较偏大重点，细节上的问题各位可以私下咨询我们!
